Tipo de produto	Scanner de mesa
Marca	CANON
Modelo	CanoScan 4400F
Elemento de digitalização	CCD colorido 6 linhas
Resolução óptica	4800 x 9600 ppp
Fonte de luz	Lâmpada fluorescente de cátodo frio
Interface	USB 2.0 Hi-Speed
Dimensões (L x P x A)	259 x 474 x 83 mm
Peso	Aproximadamente 2,8 kg
Alimentação	Adaptador de rede 100-240 V
Consumo de energia	17 W máx. em funcionamento, 4 W em espera
Tipo de documento máx.	A4/Carta (216 x 297 mm)
Digitalização de filme	Filme 35 mm (6 quadros) / Slide 35 mm (4 quadros)
Botões do scanner	7 botões: PDF (x4), COPY, PHOTO/FILM, E-MAIL
Software fornecido	ScanGear, CanoScan Toolbox, ArcSoft PhotoStudio, Presto! PageManager, ScanSoft OmniPage SE
Funções principais	Cópia, digitalização, envio por e-mail, criação de PDF
Manutenção	Limpeza suave; usar um soprador para filmes; recolocar a folha de proteção após o uso
Segurança	Travar antes de transportar; evitar quedas; respeitar os avisos legais
Peças de reposição e acessórios	Adaptador de rede, cabo USB, guia de filme, proteção, kit de acessórios CSAK-4400F
Temperatura de operação	10 °C a 35 °C
Umidade de operação	10 % a 90 % UR (20 % a 80 % UR para filme)

Perguntas frequentes - CANOSCAN 4400F CANON

Como instalar o software do scanner?

Insira o CD-ROM do Utilitário de Instalação CanoScan, clique em Instalação rápida. Siga as instruções e reinicie o computador após a instalação.

O que fazer se o Assistente Adicionar Novo Hardware aparecer?

Clique em Cancelar e instale primeiro os softwares. Conecte o scanner apenas após a instalação.

Como destravar o scanner antes de usar?

Remova as fitas de proteção e deslize o botão de trava na parte inferior do scanner para a marca de destravamento (símbolo de destravamento).

Como digitalizar um filme 35 mm?

Remova a folha de proteção da tampa, insira o filme no guia de filme (com a face voltada para baixo), coloque o guia na tampa e inicie o ScanGear. Selecione Filme negativo (colorido) ou Filme positivo (colorido).

O que fazer se as cores da digitalização de filme estiverem incorretas?

Verifique se a fenda de calibração do guia de filme não está obstruída. Limpe o filme com um soprador.

Como usar os botões do scanner?

Os botões permitem acesso rápido às funções: COPY para copiar, PHOTO/FILM para abrir no ArcSoft PhotoStudio, E-MAIL para anexar a imagem a um e-mail, e os botões PDF para criar arquivos PDF.

Quais softwares estão incluídos com o scanner?

Os seguintes softwares são fornecidos: ScanGear (driver), CanoScan Toolbox, ArcSoft PhotoStudio, Presto! PageManager (Windows), ScanSoft OmniPage SE (Windows) e Adobe RGB (1998).

Qual é a resolução máxima de digitalização?

A resolução óptica é de 4800 x 9600 ppp. A resolução selecionável via ScanGear varia de 25 a 19 200 ppp.

Como manter o scanner?

Mantenha o vidro limpo. Use um soprador para filmes. Recoloque a folha de proteção na tampa após digitalizar filmes para proteger a fonte de luz.

O que fazer em caso de problema de instalação?

Consulte a seção Solução de problemas do Guia de Digitalização (manual online). Certifique-se de estar conectado como administrador no Windows 2000/XP.

MANUAL DE UTILIZADOR CANOSCAN 4400F CANON

Guia de Início Rápido

Aan de Slag gids

Guia de Início Rápido

Leia este guia antes de operar o scanner. Após concluir a leitura deste guia, guarde-o em um lugar seguro para referência futura.

Índice analítico

Conteúdo do pacote.... 1

Usar os botões do scanner....5

Instalando o software....2

Digitalizar filme 6

Preparando o scanner.... 3

Especificações......9

Digitalizar......4

Conteúdo do pacote

Scanner e acessórios

• Guia de Início Rápido (este documento)
• Documentos adicionais

CD-ROM do Utilitário de instalação do CanoScan

- Programas de software

• ScanGear (driver do scanner)
• CanoScan Toolbox
• ArcSoft PhotoStudio
• Presto! PageManager (somente Windows)
• ScanSoft OmniPage SE (não suportado no Windows 98 Primeira Edição)
• Adobe RGB (1998) (somente Windows)

- Manuais na tela

• Guia de digitalização (para o ScanGear, CanoScan Toolbox e solução de problemas)
• Manuais para aplicativos incluídos

*Neste manual, foram usadas imagens do Windows XP para ilustrar explicações comuns a todos os sistemas operacionais.

Instalando o software

• NÃO conecte o scanner a um computador antes de instalar o software. Se conectar o scanner e o Assistente para Configurar Novo Hardware Encontrado aparecer, clique em [Cancel] (Cancelar).
• Feche todos os aplicativos em execução antes da instalação, incluindo o software antivírus.
• Para o Windows 2000/XP, efetue o login como um administrador para instalar o software.

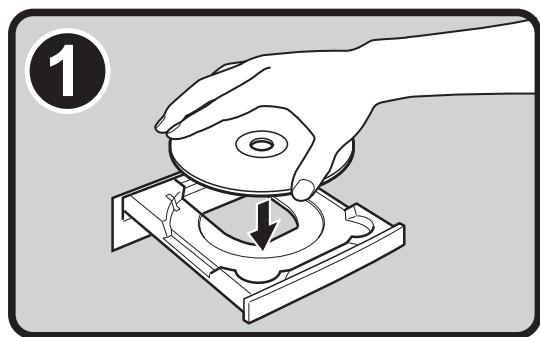

1 Coloque o CD-ROM do Utilitário de instalação do CanoScan na unidade.

Se solicitado, selecione o idioma e o local de residência. O programa Utilitário de instalação do CanoScan é iniciado.

- No Macintosh: Clique duas vezes no ícone [Setup] (Instalação). Digite o ID e senha de administrador na caixa de diálogo autenticação.

2 Clique em [Easy Install] (Instalação fácil) no menu principal.

3 Clique em [Install] (Instalar) para começar a instalação.

Leia atentamente o Contrato de licença, e então clique em [Yes] (Sim) para continuar. Todos os programas de software e manuais na tela serão instalados no seu computador.

4 Para os aplicativos incluídos, siga as instruções na tela para executar a instalação.

5 Quando a instalação estiver completa, clique em [Restart] (Reiniciar) para reiniciar seu computador.

• Certifique-se de retirar o CD-ROM da unidade e guarde-o em um local seguro.
• Se encontrar um problema durante a instalação, consulte “Solução de problemas” no Guia de digitalização.
• Se depois você atualizar o seu SO para o Windows XP, reinstale o software.

1 Retire o selo do scanner.

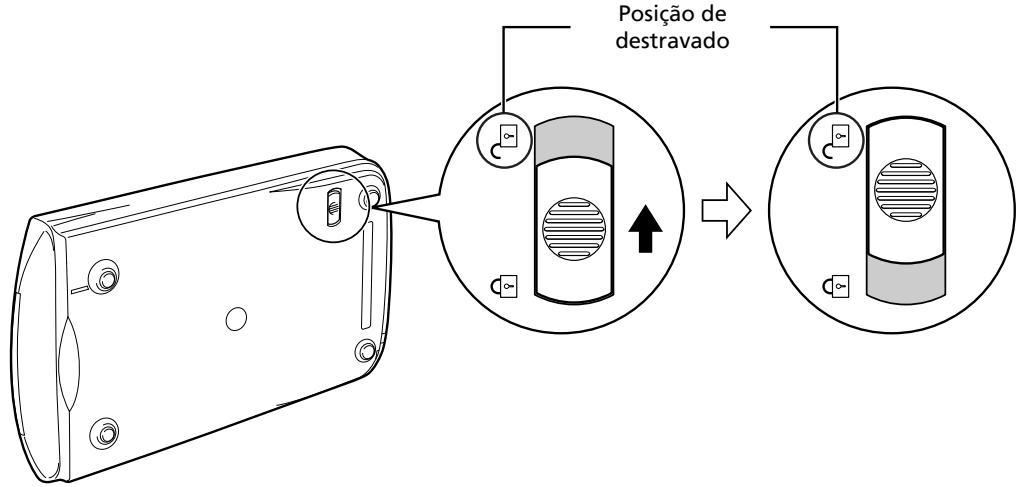

2 Deslize a trava no fundo do scanner para a posição de destravado (☐).

• Não incline o scanner mais de 90 graus da horizontal ao liberar a trava.
• Carregue o scanner com as duas mãos. Cuidado para não deixá-lo cair.
• Sempre trave o scanner ao carregá-lo ou transportá-lo.
• Ao travar o scanner, não levante a parte de trás e incline a parte da frente (local do botão do scanner) para baixo, isso poderá dificultar o movimento da trava.

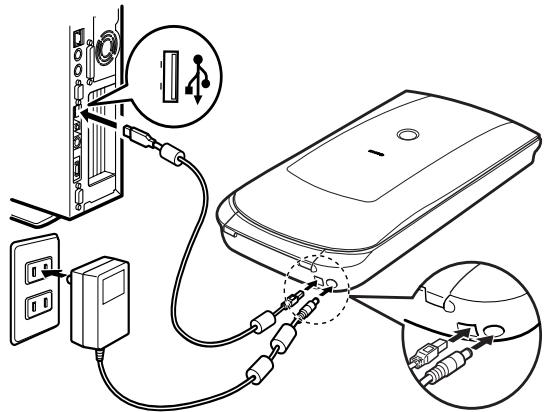

Conectar o scanner

1 Conecte o scanner ao computador com o cabo USB fornecido.
2 Conecte o adaptador de CA fornecido ao scanner e, em seguida, ligue-o.

• Use somente o cabo USB e o adaptador de CA fornecidos com o scanner. A utilização de outros cabos ou adaptadores poderá causar mau funcionamento.
• Quando o scanner estiver conectado à porta USB 1.1 no Windows XP, e for exibida uma mensagem avisando que um dispositivo "USB HI-SPEED está ligado a um hub que não é USB HI-SPEED", ignore-a. O scanner funciona nessa condição sem problemas.
• O scanner não tem um interruptor de alimentação. A alimentação é ativada logo que o adaptador de energia CA é conectado.

Digitalizar

Esta seção explica os procedimentos básicos de digitalização usando o programa de edição de imagem, ArcSoft PhotoStudio, e o driver do scanner, ScanGear.

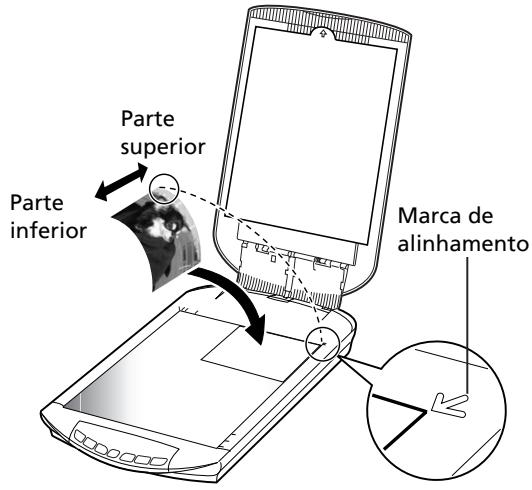

1 Coloque um documento sobre o vidro de documentos e feche a tampa.

Ao abrir a tampa de documentos, segure-a com as mãos até que ela pare.

2 Inicie o ArcSoft PhotoStudio.

No Windows: Seleccione [start] (Iniciar) - [(All) Programs] ((Todos os) Programas) - [ArcSoft PhotoStudio 5.5] e clique em [PhotoStudio 5.5].

(Aplicativos) - [PhotoStudio] e, em seguida, clique duas vezes no ícone [PhotoStudio].

3 No menu [File] (Arquivo), clique em [Select Source] (Seleccionar origem) e selecione o modelo do scanner.
No Windows: Não selecione o modelo com [WIA] no nome.
4 Clique no ícone [Acquire] (Adquirir) para iniciar o ScanGear.

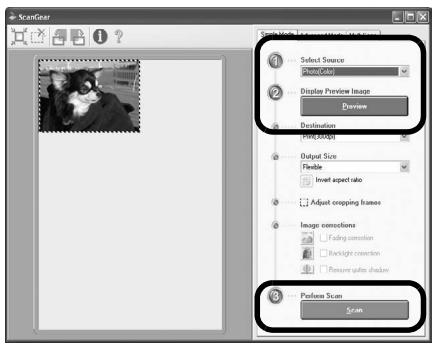

5 Seleccione o tipo de documento que está digitalizando em [Select Source] (Seleccionar origem) e clique em [Preview] (Visualizar).
6 Defina o [Destination] (Destino) e/ou [Output Size] (Tamanho de saída) conforme necessário.
7 Clique em [Scan] (Digitalizar) para começar a digitalizar.

Não toque no scanner enquanto ele estiver em operação.

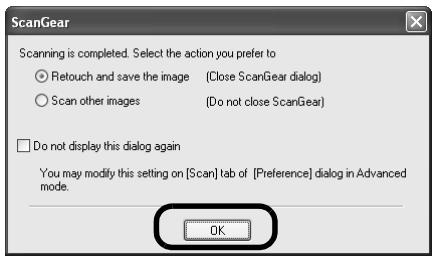

8 Quando solicitado para fechar o ScanGear, clique em [OK].
9 Salve a imagem digitalizada no Arcsoft PhotoStudio e feche a janela.

- Para obter mais informações sobre digitalizar usando o ScanGear, aplicativos incluídos e solução de problemas, veja o manual Guia de digitalização na tela. Para abrir o Guia de digitalização, clique duas vezes no ícone Manual de digitalização na área de trabalho, ou clique em ☐ no ScanGear ou CanoScan Toolbox.

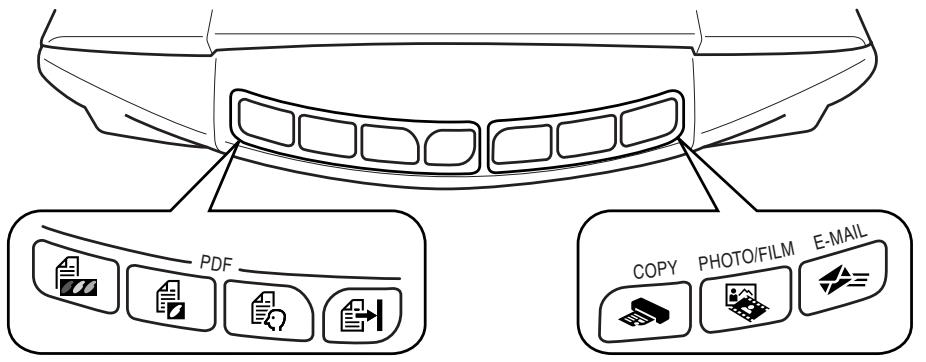

Usar os botões do scanner

Os botões do scanner permitem copiar, digitalizar, enviar e-mail e salvar imagens digitalizadas em formato PDF com o toque de um botão. Apenas coloque o documento sobre o scanner e pressione o botão do scanner para a função desejada. Para obter mais instruções, consulte o Guia de digitalização.

Botões PDF

Os botões PDF permitem criar facilmente arquivos PDF de acordo com suas necessidades. Observe que os nomes dos botões não são rotulados no scanner.

Botão COLOR (COLORIDO)

Digitaliza imagens coloridas no tamanho A4 ou Carta* a 300 ppp.

Botão BLACK & WHITE (PRETO-E-BRANCO)

Digitaliza imagens em preto-e-branco no tamanho A4 ou Carta* a 300 ppp.

Botão CUSTOM (PERSONALIZAR)

Digitaliza imagens usando as configurações especificadas pelo usuário.

Botão FINISH (CONCLUIR)

Finaliza a operação e salva a imagem digitalizada em um arquivo PDF.

* O tamanho pode ser diferente, dependendo do ambiente de sistema.

• Antes de usar os botões do scanner, verifique se todos os programas de software estão instalados no computador usando a opção [Easy Install] (Instalação fácil) do programa Utilitário de instalação do CanoScan. Consulte “Instalar o software” na página 2.
• No Mac OS X 10.3 e 10.2.8: Antes de usar os botões do scanner, é necessário definir a Image Capture (Captura de imagem) (na pasta [Applications] (Aplicativos)) para abrir o CanoScan Toolbox automaticamente quando um botão de scanner é pressionado.
  Inicie a Image Capture (Captura de imagem) e faça o seguinte.
• Mac OS X 10.3: Clique em [Options] (Ópções) e selecione CanoScan Toolbox em [When a scanner button is pressed, open:] (Ao pressionar um botão do scanner, abrir:).
• Mac OS X 10.2.8: Seleccione [Other] (Outro) em [When a scanner button is pressed, open:] (Ao pressionar um botão do scanner, abrir:). Seleccione CanoScan Toolbox e clique em [Open] (Abrir).
  Clique em [OK] e feche a Image Capture (Captura de imagem). Para obter mais instruções, consulte “Solução de problemas” no Guia de digitalização.

Botão COPY (COPIAR)

Imprime (copia) a imagem digitalizada com uma impressora.

Botão PHOTO/FILM (FOTO/FILME)

Abre a imagem digitalizada no programa aplicativo incluído, ArcSoft PhotoStudio.

Botão E-MAIL (E-MAIL)

Anexa a imagem digitalizada a uma nova mensagem de e-mail.

Quando você pressionar este botão pela primeira vez, será solicitado a escolher o programa de e-mail para usar com esta função.

Digitalizar filme

Esse scanner pode digitalizar um filme de 35 mm (diafilme ou slide). Siga os procedimentos a seguir para digitalizar o filme.

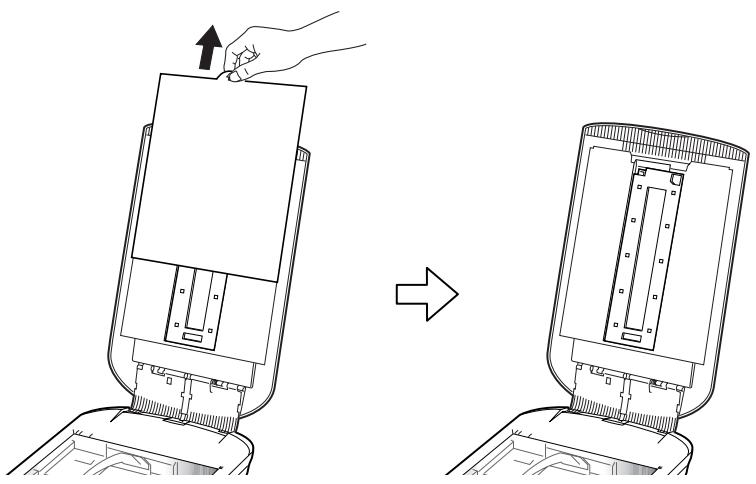

1 Retire a folha de proteção da tampa de documentos.

Quando terminar de digitalizar, recoloque a folha de proteção, alinhando-a com os entalhes na tampa de documento e deslizando-a para baixo até encaixá-la no lugar.

Sempre recoloque no lugar a folha de proteção quando não estiver digitalizando filmes para proteger a fonte de luz da tampa de documentos.

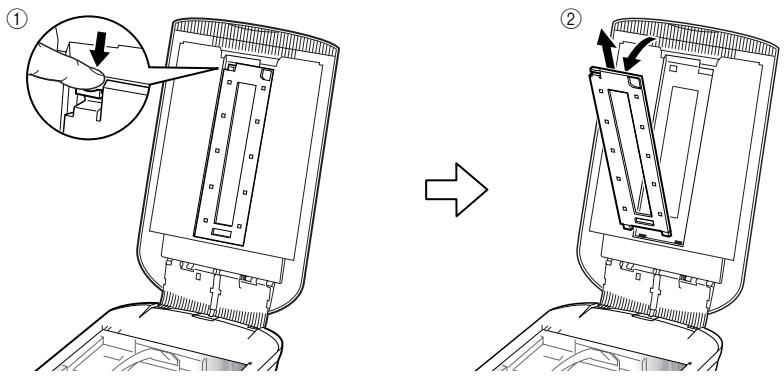

2 Retire a Guia de filme da tampa de documentos.

Segure a tampa de documentos para que não feche, ① pressione para baixo e segure a alça na parte de cima da Guia de filme e, em seguida, ② incline a Guia de filme para fora e puxe-a para cima.

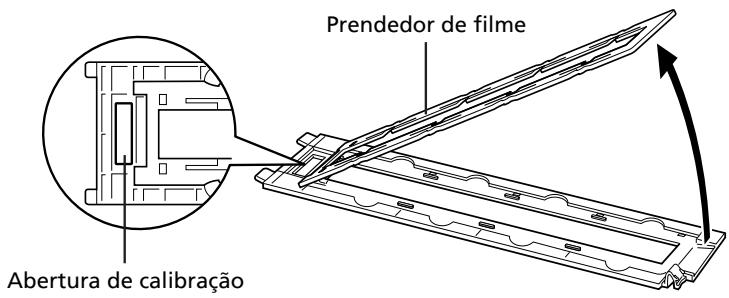

Aperte os dois lados do Prendedor de fime para abrir.

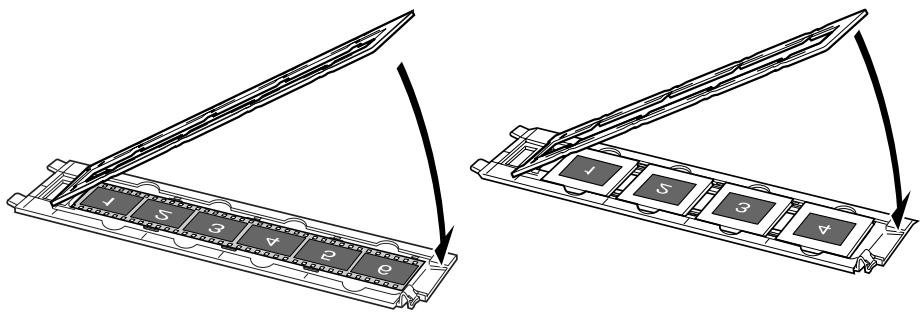

4 Insira o filme na Guia de filme.

Coloque o filme virado para baixo com os quadros na ordem inversa.

• Use uma escova de limpeza para remover poeira do filme (pois a poeira poderá afetar a qualidade da imagem) e tenha o cuidado de segurar o filme pelas bordas para evitar a presença de sujeira ou impressões digitais no filme.
• Não bloqueie a abertura de calibração da Guia de filme quando estiver digitalizando um filme. As cores não serão digitalizadas corretamente se a abertura estiver obstruída.
• Feche a Guia de filme. Pressione levemente até que se encaixe no local.

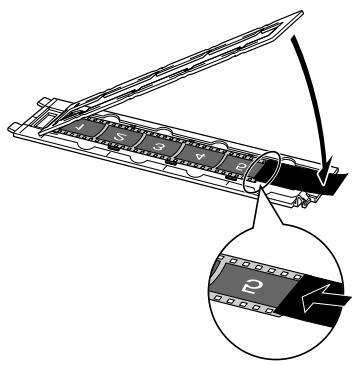

Como usar o Protetor

Quando um filme curto ou enrolado é digitalizado, mais luz do que o necessário penetra pelas aberturas e produz faixas de cor ao redor da imagem digitalizada.

Se isso ocorrer, use o protetor fornecido como mostrado na figura.

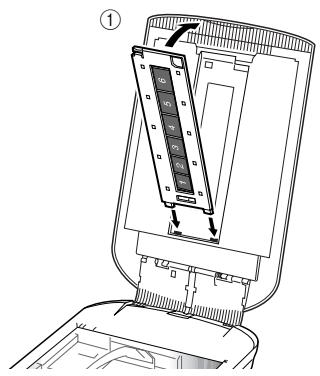

5 Ajuste a Guia de filme na tampa de documentos, e feche a tampa de documentos.

Segure a tampa de documentos e ① insira a parte inferior da Guia de filme na abertura inferior da tampa de documentos. Em seguida, ② incline o topo da Guia de filme e a insira para dentro da tampa de documentos até que se encaixe no lugar até ouvir um clique.

6 Inicie o ArcSoft PhotoStudio e, em seguida, o ScanGear.
Siga as etapas de 2 a 4 em “Digitalizar” na página 4.

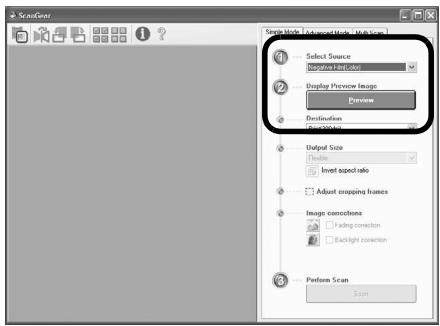

7 Seleccione [Negative Film (Color)] (Filme negativo (colorido)) ou [Positive Film (Color)] (Filme positivo (colorido)) em [Select Source] (Selecionar origem) para encontrar o tipo de filme correspondente ao que está sendo digitalizando, e clique em [Preview] (Visualizar).

8 Coloque uma marca de seleção ao lado do número de cada quadro que deseja digitalizar. Faça as correções na imagem conforme necessário.

9 Clique em [Scan] (Digitalizar) para começar a digitalizar.

Não toque no scanner enquanto ele estiver em operação.

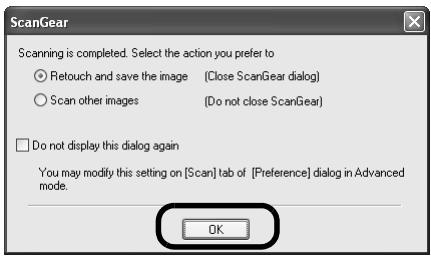

10 Quando solicitado para fechar o ScanGear, clique em [OK].

11 Salve a imagem digitalizada no ArcSoft PhotoStudio e feche a janela.

• Não deixe o diafilme na guia de filme por um longo período de tempo pois o calor da unidade pode danificar o filme.
• Para obter mais informações sobre digitalização de filme, consulte "Digitalizar filme" no Guia de digitalização.

Especificações

Tipo de scanner		Mesa
Elemento de digitalização		Cor CCD de 6 linhas
Fonte de luz		Lâmpada fria fluorescente de cátodo
Resolução óptica *1		4800 x 9600 dpi
Resolução selecionável		25–19200 ppp (ScanGear)
Profundidade de digitalização por bit	Colorido	Entrada de 48 bits (16 bits para cada cor) saída de 48 bits ou 24 bits (16 bits ou 8 bits para cada cor)
	Escala de cinza	Entrada de 48 bits (16 bits para cada cor) saída de 16 bits *2 ou 8 bits
Velocidade da digitalização *3 (foto ou documento)	Colorido	7,7 milissegundos/linha (2400 dpi), 14,8 milissegundos/linha (4800 dpi)
	Escala de cinza, Preto-e-branco	7,7 milissegundos/linha (2400 dpi), 14,8 milissegundos/linha (4800 dpi)
Velocidade de digitalização*3 (Filme)		7,4–74,0 milissegundos/linha
Velocidade de visualização *3*4		Aproximadamente 5 seg.
Interface		USB 2.0 Hi-Speed
Tamanho máximo do documento		A4/Carta: 216 x 297 mm
Tipo de filme/Número de quadros		Diafilme de 35 mm (máximo de 6 quadros)/slide de 35 mm (máximo de 4 quadros)
Botões do scanner		7 botões (PDF x 4, COPY (COPIAR), PHOTO/FILM (FOTO/FILME), E-MAIL (E-MAIL))
Faixa de operação	Temperatura	10°C a 35°C (50°F a 95°F)
	Umidade	10% a 90% de umidade relativa, 20% a 80% de umidade relativa para a digitalização do filme sem formação de condensação
Requisitos de alimentação		Adaptador de energia CA (100/120/230/240V)*5
Consumo de energia		Em operação: 17 watts no máximo, Em espera: 4 watts (usando o adaptador de energia CA fornecido)
Dimensões máximas externas		259 x 474 x 83 mm
Peso		Aproximadamente 2,8 kg
Kit de acessórios opcional		Kit de acessórios CSAK-4400F

*1 A resolução óptica é a máxima amostragem baseada no ISO 14473.
*2 Somente para digitalização de filme.
*3 A maior velocidade no modo USB 2.0 Hi-Speed em PC Windows. O tempo de transferência não é incluído. A velocidade de digitalização varia de acordo com os tipos de documento, as configurações da digitalização ou as especificações do computador.
*4 O tempo do processamento da calibração não está incluído.
*5 O tipo do adaptador de CA varia de acordo com a região em que o scanner foi adquirido. Use apenas os adaptadores de CA listados nas instruções para o usuário. (Adaptador de CA Canon: K30279 é para o Reino Unido e K30278 é para os outros países da União Européia). Não os utilize para outros produtos.
- As especificações estão sujeitas a alterações sem aviso prévio.

Apenas União Europeia (e AEE).

Este símbolo indica que o produto não deve ser colocado no lixo doméstico, de acordo com a Directiva REEE (2002/96/CE) e a legislação nacional. Este produto deverá ser colocado num ponto de recolha designado, por exemplo, num local próprio autorizado quando adquirir um produto semelhante novo ou num local de recolha autorizado para reciclar resíduos de equipamentos eléctricos e electrónicos (EEE). O tratamento inadequado deste tipo de resíduo poderá causar um impacto negativo no ambiente e na saúde humana devido às substâncias potencialmente perigosas normalmente associadas aos equipamentos eléctricos e electrónicos. Simultaneamente, a sua cooperação no tratamento correcto deste produto contribuirá para a utilização efi caz dos recursos naturais. Para mais informações sobre os locais onde o equipamento poderá ser reciclado, contacte os serviços locais, a autoridade responsável pelos resíduos, o esquema REEE aprovado ou o serviço de tratamento de lixo doméstico. Para mais informações sobre a devolução e reciclagem de produtos REEE, visite o Web site www.canon-europe.com/environment.

(AEE: Noruega, Islândia e Listenstaine)

Para clientes na Europa, Oriente Médio, África e Rússia apenas

Para contatar o Centro de Assistência Técnica Canon, consulte o verso do Sistema Europeu de Garantia (EWS, European Warranty System) ou acesse

www.canon-europe.com.

A tomada deve estar instalada próxima ao equipamento e estar facilmente acessível.

Aviso

Ao utilizar este produto, observe os aspectos legais a seguir:

• A digitalização de determinados documentos, como notas promissórias bancárias (títulos bancários), títulos da dívida pública e certidões públicas, é proibida por lei e pode acarretar responsabilidade penal e/ou civil.
• De acordo com a lei, talvez seja necessário obter autorização do proprietário dos direitos autorais ou dos direitos legais do documento a ser digitalizado.

Caso tenha dúvida quanto à legalidade da digitalização de algum item específico, consulte primeiramente o seu consultor jurídico.

• Adobe ^® e Adobe ^® RGB (1998) são marcas comerciais ou marcas registradas da Adobe Systems Incorporated nos Estados Unidos e/ou em outros países.
• Microsoft ^® e Windows ^® são marcas comerciais ou registradas da Microsoft Corporation nos E.U.A. e/ou em outros países.
  • Macintosh, Mac e o logotipo da Mac são marcas comerciais da Apple Computer, Inc., nos E.U.A. e/ou em outros países.
• ©ArcSoft, Inc. Todos os direitos do PhotoStudio são reservados.
• Outros nomes ou produtos não mencionados acima podem ser marcas comerciais ou registradas de suas respectivas companhias.

CanoScan 4400F

Aan de Slag gids
